Descrição
DESCRIÇÃO:
A Full Power 620 Evolution é uma fonte Nobreak de alta potência, ideal para equipamentos de consumo elevado e cuja fonte de energia precisa ser ininterrupta. Possui sistema de alimentação automático que garante uma tensão de saída estabilizada, independente da oscilação da rede elétrica. Pode ser utilizada em equipamentos de segurança, equipamentos multimídia, wireless, OLT, modems, switchs, routerboards, câmeras IP, DVR, NVR, Telefones VOIP e etc.
A saída para a carga da bateria é composta por uma fonte de corrente constante e também possui função de flutuação, além de um circuito microcontrolado que monitora a tensão da bateria para realizar o corte por subtensão. Impedindo que a bateria se descarregue por completo, evitando fadiga e efeito memória, preservando assim sua vida útil.
A Full Power 620 Evolution trabalha com protocolo SNMP para monitoração e também notificação de e-mail para todas as ações que o sistema executa. Possui uma interface Web para configuração, controle e visualização dos parâmetros da fonte. Sua tecnologia moderna garante uma temperatura de operação segura, utilizando ventilação forçada.
CARACTERÍSTICAS:
- Protocolos SNMP e SMTP para monitoração;
- Tensão de alimentação automática 110/220Vac;
- Proteções de entrada e saída;
- Proteção de subtensão de baterias para evitar descarga completa;
- Saída estabilizada;
- Modelos em 12, 24,48 ou -48Vdc;
- Carregador de bateria interno de maior potência 5A;
- Sistema Nobreak online;
- Permite o uso de baterias estacionarias acima de 100 Ah;
- Possibilita a ligação de fontes em paralelo, para se adquirir maior capacidade de corrente / potência;
- Prática e de fácil instalação.
Modelos Disponíveis
| Código de Compra | Tensão de Entrada[VAC] | Tensão Saída [VDC] | Corrente Principal [A] | Tensão Carregador [VDC] | Corrente Carregador [A] |
|---|---|---|---|---|---|
| 3.20.020 | 110 / 220Vac (Seleção Automática) | 12 | 20 | 13,7 | 5 |
| 3.19.022 | 110 / 220Vac (Seleção Automática) | 24 | 20 | 27,5 | 5 |
| 3.18.041 | 110 / 220Vac (Seleção Automática) | 48 | 10 | 55 | 5 |
| 3.23.007 | 110 / 220Vac (Seleção Automática) | -48 | 10 | 55 | 5 |
Informações técnicas
|
Entrada |
Tensão |
110 / 220Vac (Seleção Automática) |
|||||
|
Frequência |
50 / 60Hz |
||||||
|
Rendimento |
>85% |
||||||
|
Saída |
Tensão |
12 l 24 l 48 l – 48Vdc |
|||||
|
Potência |
12V = 307,5W |
24V = 620W |
48 e -48V = 760W |
||||
|
Corrente |
20 l 10A |
||||||
|
Carregador de bateria |
5 A |
||||||
|
Conexão |
Conectores borne (+Positivo -Negativo) |
||||||
|
Corte por Subtensão em modo bateria |
12Vdc |
Aproximadamente 10,5Vdc (1 Bateria de 12Vdc) |
|||||
|
24Vdc |
Aproximadamente 21Vdc (2 Baterias de 12Vdc) |
||||||
|
48Vdc |
Aproximadamente 42Vdc (4 Baterias de 12Vdc) |
||||||
|
– 48Vdc |
Aproximadamente 42Vdc (4 Baterias de 12Vdc) |
||||||
|
Proteções |
Entrada: Surtos de tensão, Surtos de corrente. Saída: Sobrecarga, subtensão da bateria (Que evita a descarga total da bateria, preservando a sua vida útil). |
||||||
|
Outros |
Dimensões |
RACK 19″ 2U AxLxP= 68,5x432x215mm |
|||||
|
MTBF |
>60.000 Horas (Estimado) |
||||||
|
Filtro Anti Ruído |
|||||||
|
Temperatura de operação 0 a +40°C |
|||||||
|
Ventilação forçada |
|||||||
|
Ethernet |
Interface |
10Mbs Base-t RJ45 IEEE802.3TM |
|||||
|
Auto MDI/MDI-X |
Não Suportado |
||||||
|
MAC |
Sim |
||||||
|
Protocolos Suportados |
ARP – TCP – UDP – DNS – IP- ICMP – HTTP – SNMP – SMTP |
||||||
|
Network Discovery |
Over UDP |
||||||
|
Modelos |
Tensão – Saída – carregador |
12V – 20A – 5A |
24V – 20A – 5A |
48V -10A – 5A |
– 48V – 10A- 5A |
||
Aplicação
INSTALAÇÃO
Possui 1 ponto de fixação com 2 Positivo (+) e 2 Negativo (-), onde deve ser ligado o equipamento a ser utilizado. Essa saída é estabilizada e protegida.
Possui 1 ponto de fixação com 1 Positivo (+BAT) e 1 Negativo (-BAT), para ligar as baterias,
função Nobreak. A porta ETHERNET, que recebe o link de internet para realizar a monitoração e gerenciamento da Full Power 620 Evolution.
Após realizar as devidas ligações dos equipamentos e baterias, ligue a Full Power 620
Evoluition na rede elétrica 127 / 220Vac.

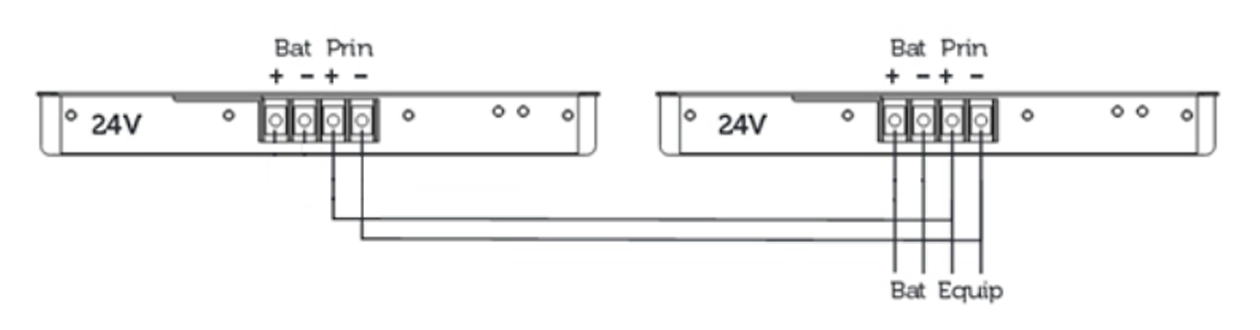

LIGAÇÃO DE FONTES EM PARALELO
A Full Power 620 Evolution possui característica especial que possibilita a montagem de
mais de uma fonte em paralelo, assim somando as potências de alimentação e aumentando
a condição de recarga das baterias. A imagem ilustra o modo de ligação de 2 fontes de 24V

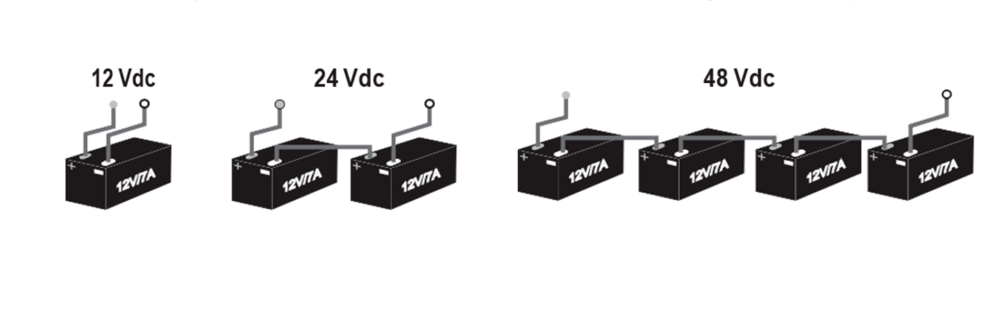

ASSOCIAÇÃO DE BATERIAS
Para cada modelo de fonte, 12 | 24 | 48 | - 48Vdc, é necessário realizar a associação de baterias em série, para se somar a tensão da fonte e utilizar a função Nobreak.
