Descrição
DESCRIÇÃO:
Criado para operar em sistemas fotovoltaicos OFF-GRID, possui uma avançada tecnologia MPPT (Maximum Power Point Tracking), que controla o ponto de potência máxima de um painel fotovoltaico (PV) para fornecer o máximo de potência disponível para o carregamento do banco de baterias com eficiência superior a 99%.
Possui interface Web para configuração de todos os parâmetros e acesso às informações do dispositivo, compatível com todos os Browsers que suportam HTML5 e Java Script. Além de utilizar o protocolo SNMP para que possa ser feita a monitoração através dos principais Softwares de gerenciamento disponíveis no mercado, como The Dude, Zabbix, Nagios, PRTG, NetXMS, entre outros.
Opera nas tensões de 12Vdc, 24Vdc, 36Vdc ou 48Vdc no banco de baterias automaticamente, sem necessidade de configuração prévia, suportando a tensão de entrada de painel fotovoltaico (PV) de até 120Vcc, sendo compatível com a maiorias dos painéis disponíveis no mercado.
Desenvolvidos e fabricados no Brasil, os Controladores de Carga Solar MPPT Volt Tecnologia contam com 02 anos de garantia e certificação do INMETRO.
FUNCIONAMENTO:
Funciona como uma central elétrica do sistema fotovoltaico OFF-GRID, fazendo o controle mais eficiente possível para o carregamento do banco de baterias, protegendo e prolongando sua vida útil.
Em períodos noturnos ou em dias com baixa geração, conta com a função No-break, utilizando banco de baterias para suprir a demanda da carga conectada a saída do controlador.
Possui compatibilidade com todas as baterias disponíveis no mercado como baterias Estacionarias (Chumbo-Ácido), baterias de Lítio (LiFePo4), baterias Seladas (VRLA) e etc. Permite a configuração de todos os parâmetros de bateria com tensão de carga, tensão de flutuação, desconexão de por subtensão de bateria, reconexão de subtensão de bateria, desconexão por sobretensão, tempo de carregamento da bateria e corrente de carga de acordo com o modelo do controlador.
Sua tecnologia conta com um algoritmo de controle MPPT, que monitora com rapidez e precisão o melhor ponto de potência da matriz fotovoltaica para obter a máxima energia solar no instante, o que melhora notavelmente a eficiência energética.
Para configuração e visualização das informações do Controlador de Carga, conta com acesso via Web Browser. Possui também protocolo SNMP tornando-o compatível com todos os softwares de monitoramento disponíveis no mercado.
CARACTERÍSTICAS:
- Equipamento homologado no INMETRO (Registro 010329/2022) em conformidade com a portaria n°4 de 04/01/2011;
- Tecnologia avançada de monitoramento do ponto de potência máxima (MPPT), com eficiência superior a 99%;
- Velocidade de rastreamento ultrarrápida e eficiência de rastreamento garantidas;
- Interface de gerência Web para gerenciamento local e remoto;
- Entrada máxima de tensão fotovoltaica(PV) de 120V;
- Detecção automática de tensão do sistema 12Vdc, 24Vdc, 36Vdc ou 48Vdc de acordo com a tensão do banco de baterias;
- Compatível com todos os tipos de baterias como; estacionárias e lítio (LiFePo4);
- Corrente máxima de operação de 40A possibilitando a configuração da corrente de carga para as baterias através de seu gerenciamento Web;
- Temperatura de operação de -20°C a 60°C;
- Proteções contra curto-circuito na saída de carga, inversão de polaridade de baterias, inversão de polaridade de painel, sobrecarga de saída, superaquecimento interno, sobrecarga do banco de baterias e descarga profunda do banco de baterias;
- LEDs indicadores para estado de carga das baterias, presença de painel solar e estado da saída (ON/OFF);
- Protocolo SNMP para monitoramento através de softwares como: ZABBIX, PRTG NETWORK, TH DUDE;
- API REST para integração com outros sistemas;
- Entrada de sensor de temperatura externa (Volt 6.02.007) para monitoramento de temperatura do banco de bateria;
- Saída de contato seco (NA/C/NF) para acionamento de dispositivo externo;
- Desenvolvido e fabricado no Brasil, conta com 02 anos de garantia.
Modelos Disponíveis
| Código de Compra | Descrição |
|---|---|
| 51.01.019 | Controlador de Carga Solar MPPT Gerenciável 12Vdc, 24Vdc, 36Vdc ou 48Vdc 40A |
Informações técnicas
| Painel | Máxima tensão fotovoltaica | 120V | ||
| Máxima potência fotovoltaica | 12V | 828Wp | ||
| 24V | 1656Wp | |||
| 36V | 2484Wp | |||
| 48V | 3312Wp | |||
| Faixa de tensão fotovoltaica recomendada | 12V | 17V a 120V | ||
| 24V | 34V a 120V | |||
| 36V | 51V a 120V | |||
| 48V | 68V a 120V | |||
| Tensão de desconexão e reconexão fotovoltaica | Nominal | Desconexão | Reconexão | |
| 12V | 13V | 14V | ||
| 24V | 26V | 28V | ||
| 36V | 39V | 42V | ||
| 48V | 52V | 56V | ||
| Conexão | Borne (Positivo “+” / Negativo “-“ | |||
| Bitola requerida | Mínimo 10mm | |||
| Saída de carga | Tensão | 12V/24V/36V/48V (Mesma tensão da bateria | ||
| Máxima corrente de saída de carga (1) | 40A | |||
| Conexão | Borne (Positivo “+” / Negativo “-“) | |||
| Bitola requerida | Mínimo 10mm | |||
| Bateria | Tensão de bateria | 12V/24V/36V/48V | ||
| Tensão de carga | Nominal | Padrão | Ajustável (1) | |
| 12V | 14,3V | 13V a 15V | ||
| 24V | 28,6V | 26V a 30V | ||
| 36V | 42,9V | 39V a 45V | ||
| 48V | 57,2V | 52V a 60V | ||
| Tensão de flutuação | 12V | 13,7V | 12,5V a 14V | |
| 24V | 27,4V | 25V a 28V | ||
| 36V | 41,1V | 37,5V a 42V | ||
| 48V | 54,8V | 50V a 56V | ||
| Tensão de desconexão das cargas por subtensão (LVD) | 12V | 10,5V | 10,5V a 12V | |
| 24V | 21V | 21V a 24V | ||
| 36V | 31,5V | 31,5V a 36V | ||
| 48V | 42V | 42V a 48V | ||
| Tensão de desconexão das cargas por sobretensão (HVD) | 12V | 16V | 14V a 16V | |
| 24V | 32V | 28V a 32V | ||
| 36V | 48V | 42V a 48V | ||
| 48V | 64V | 56V a 64V | ||
| Tensão de reconexão das cargas (LVR) | 12V | 12,6V | 11V a 13V | |
| 24V | 25,2V | 22V a 26V | ||
| 36V | 37,8V | 33V a 39V | ||
| 48V | 50,4V | 44V a 52V | ||
| Máxima corrente de carregamento de bateria (2) | Nominal | Ajustável (1) | ||
| 40A | 8A a 40A | |||
| Tempo de carga | Nominal | Ajustável (1) | ||
| 120min | 15 a 180min | |||
| Conexão | Borne (Positivo “+” / Negativo “-“) | |||
| Bitola requerida | Mínimo 10mm | |||
| Potência máxima de operação | 12V | 600W | ||
| 24V | 1200W | |||
| 36V | 1800W | |||
| 48V | 2400W | |||
| Autoconsumo | Módulo Ethernet desabilitado | <30mA | ||
| Módulo Ethernet habilitado | <100mA | |||
| Eficiência de conversão | >92%@40A | |||
| Eficiência de rastreamento | ≥99% | |||
| Coeficiente de temperatura | 12V | -18mV/ºC | ||
| 24V | -36mV/ºC | |||
| 36V | -54mV/ºC | |||
| 48V | -72mV/ºC | |||
| Outros | Dimensões | A x L x P: 92,75 x 197,90 x 162,75mm | ||
| Peso | 1,62Kg | |||
| MTBF | >60.000 horas (estimado) | |||
| Temperatura de operação | -20 a 60ºC | |||
| Ventilação | Forçada (3) | |||
(1) Os ajustes podem ser realizados diretamente na página de configuração do Controlador de Carga Solar MPPT mPower (configuração disponível apenas com módulo de gerenciamento habilitado)
(2) A corrente de carga para a bateria irá depender do consumo da saída do controlador, por exemplo: no mPower 30 se tiver um consumo de 15A de carga de saída, a corrente máxima que irá para a carga da bateria será de 15A, desta forma teremos a corrente máxima do controlador que é de 30A.
(3) A ventilação do mPower 40 somente será acionada se a temperatura interna for maior que 50ºC, e/ou se o painel fotovoltaico fornecer uma corrente acima de 5A para o banco de baterias e/ou para carga. A ventilação é desligada quando a temperatura interna for menor que 40ºC e se o painel fotovoltaico fornecer uma corrente menor que 3A para o banco de baterias e/ou para a carga.
Aplicação

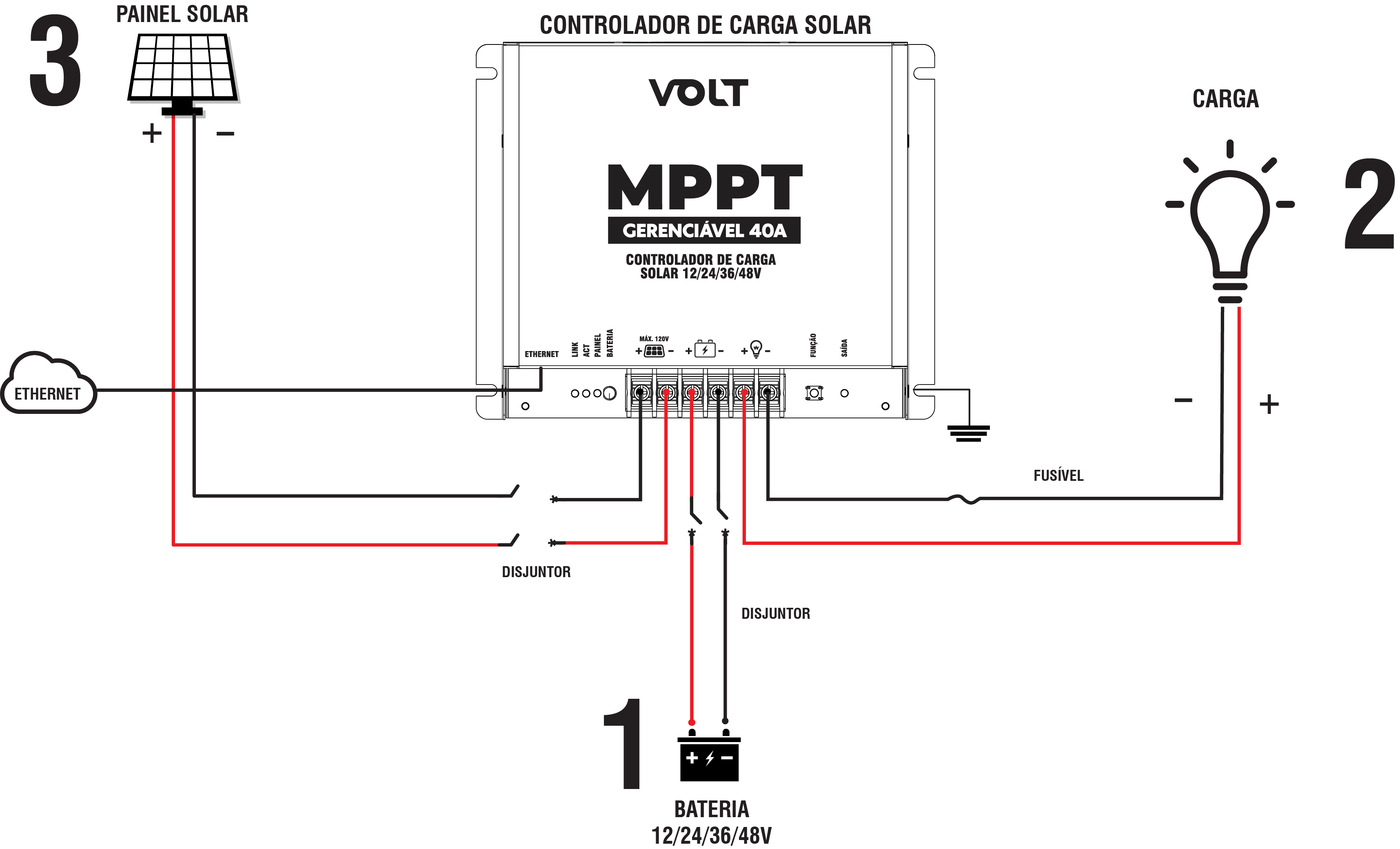

Esquema de ligação
Conexão em paralelo
Os Controladores de Carga Solar MPPT mPower possuem o recurso de paralelismo, podendo ser instalado vários controladores em paralelo no mesmo banco de baterias, assim, alcançando uma corrente de carga mais alta.
Associação de baterias
Exemplo de associação de baterias em série para utilização com tensões de 12,24,36 e 48V
Sensor de Temperatura
Ligação do Sensor de Temperatura

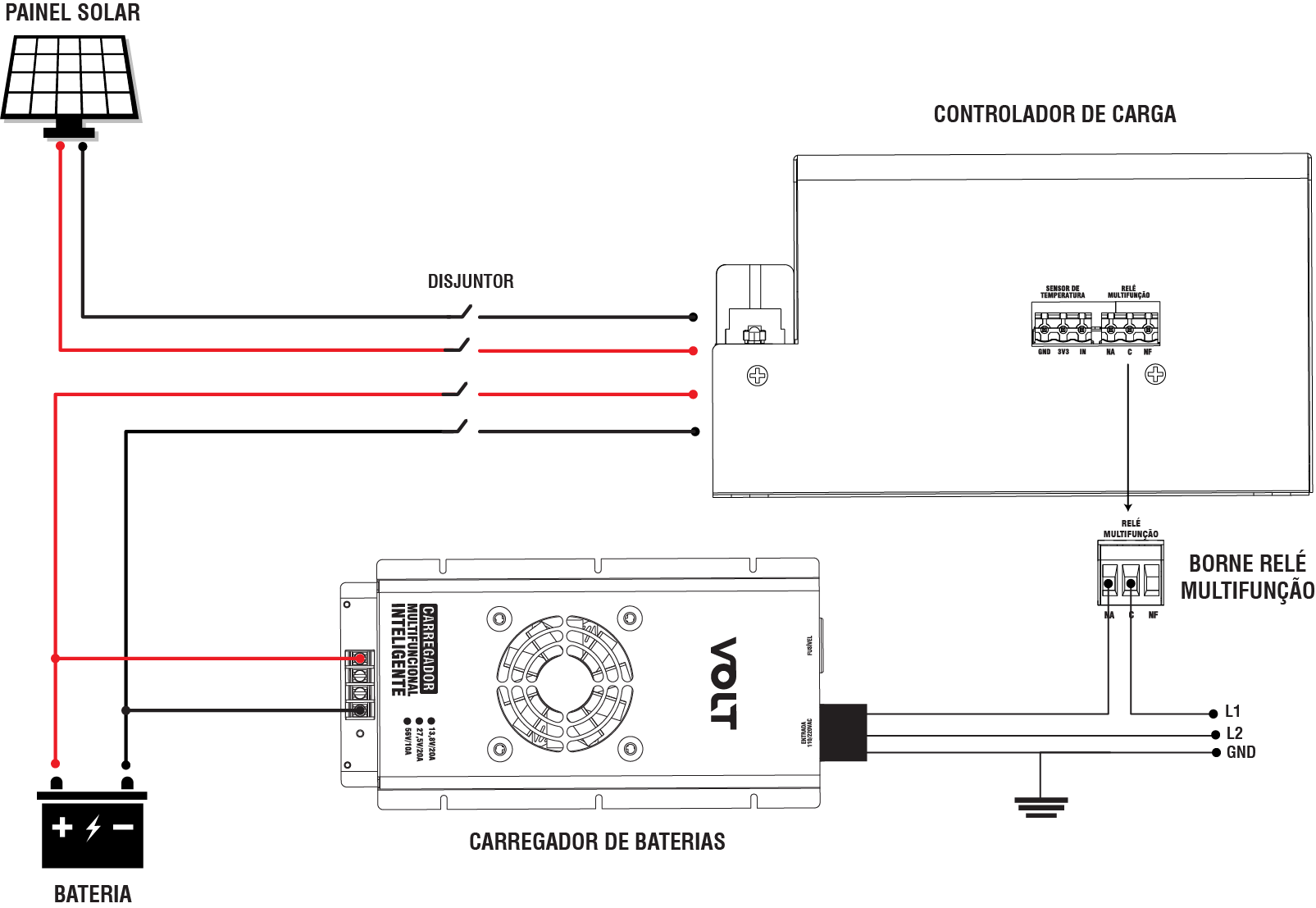

Aplicação Relé Multifunção
A imagem abaixo exemplifica o acionamento de um dispositivo de backup. O Controlador de Carga Solar MPPT mPower foi configurado para acionamento de um carregador de baterias externo que é utilizado para carga do banco de baterias em períodos noturnos quando não há geração nos painéis. Este carregador fica conectado à rede elétrica e seu acionamento é feito através do relé do Controlador mPower. Esta configuração deverá ser feita diretamente na página de gerenciamento web do controlador.
Aplicação Relé Multifunção Para Acionamento de Gerador
Na imagem abaixo está sendo simulado o acionamento de um gerador utilizado para backup de energia.
