Descrição
DESCRIÇÃO:
O Inversor Senoidal 2000W foi desenvolvido para alimentar equipamentos que necessitam de alimentação em tensão alternada (VAC) em 127/220VAC, com funcionamento ininterrupto independente de oscilações da rede elétrica, podendo operar em sistemas de energia solar Off-Grid juntamente com Controladores de
Carga MPPT, PWM e banco de baterias.
Possui a versatilidade de fornecer em sua saída ONDA SENOIDAL PURA de 50 ou 60Hz configurável via interface Web com a seleção da tensão em 127VAC (1600W) ou 220VAC (2000W), que pode ser configurado via chave no painel frontal, aumentando ainda mais as possibilidades de aplicações do Inversor.
Possui Interface Web para configuração e acesso as informações do dispositivo, compatível com todos os browsers que suportam HTML5 e Javascript. Além de utilizar o protocolo SNMP para que possa ser feita a monitoração através dos principais softwares de gerenciamento disponíveis no mercado, como: The Dude, Zabbix, Nagios, PRTG, NetXMS, Monsta entre outros.
CARACTERÍSTICAS:
• Entrada nominal 24VDC;
• Onda Senoidal Pura;
• Frequência selecionável 50Hz/60Hz;
• Chave seletora da tensão de saída 127/220VAC;
• Chave ON/OFF para saída;
• THD <3%;
• Proteção térmica;
• Potência de saída em 127VAC em 1600W ou 1900VA;
• Potência de Saída em 220VAC em 2000W ou 2400VA;
• Conexão de saída tomada tripolar padrão ABNT NBR 14136;
• Conexão de saída borne 3 vias;
• Acesso ao equipamento via interface Web;
• Protocolo SNMP para monitoramento;
• Isolação galvânica entre entrada e saída >1500V;
• Operação em 120% da potência nominal;
• Sinalizações por LEDs;
• Sinalização sonora por buzzer;
• Montagem rack 19” 2U;
• Controle inteligente de ventilação;
• 1 ano de garantia.
Modelos Disponíveis
| Código de Compra | Descrição |
|---|---|
| 37.03.032 | INVERSOR SENOIDAL 24V 2KW 2U |
Informações técnicas
|
Entrada |
Configuração |
220VAC |
127VAC |
||
|
Potência |
2000W |
1600W |
|||
|
Tensão nominal |
24VDC |
||||
|
Faixa de tensão |
21VDC a 32,5VDC |
||||
|
Corrente sem carga |
0,7A (máx.) |
||||
|
Configuração |
220VAC |
127VAC |
|||
|
Corrente de Nominal |
91A |
51A |
|||
|
Corrente máxima |
120A |
71A |
|||
|
Corte por subtensão |
Ajustável (mínimo 21VDC) |
||||
|
Conexão |
Borne 2 vias (1POS – 1NEG) |
||||
|
Bitola requerida |
Mínimo 35mm² |
||||
|
Saída |
Tensão |
220VAC ±7% |
127VAC ±7% |
||
|
Potência nominal |
2000W/2400VA |
1600W/1500VA |
|||
|
Potência de pico (@ 5s) |
3000W/3600VA |
2000W/2400VA |
|||
|
Forma de onda |
SENOIDAL PURA |
||||
|
Frequência |
50/60Hz ±5% (Selecionável) |
||||
|
THD |
<3% (carga resistiva) |
||||
|
Conexão |
1 Borne 3 vias e 1 tomada tripolar padrão NBR14136 10A |
||||
|
Rendimento |
>90% (50 a 100%) de carga |
||||
|
Proteções |
Entrada |
Corte subtensão da bateria (Configurável) |
21VDC |
||
|
Corte sobretensão da bateria |
32,5VDC |
||||
|
Fusível interno |
|||||
|
Saída |
Curto-circuito | sobrecarga |
||||
|
Sobretensão | subtensão |
|||||
|
Térmica |
Acima de 85°C |
||||
|
Sinalização |
LEDs |
AC ON |
|||
|
127VAC / 220VAC |
|||||
|
50Hz / 60Hz |
|||||
|
FALHA | TEMP. | BAT |
|||||
|
ACT / LINK |
|||||
|
Sonora |
Buzzer |
||||
|
Gerais |
Dimensões A x L x P [mm] |
Rack 19” 2U |
88 x 482,6 x 374,2 |
||
|
Peso (Kg) |
8,5 |
||||
|
Ventilação |
Forçada |
||||
|
Temperatura de operação |
0 a 50°C |
||||
|
Temp. de operação |
-20°C A 70°C |
||||
|
Isolação galvânica |
1500V |
||||
|
MTBF |
60.000h (Estimado) |
||||
|
Ethernet |
Interface |
Redes roteadas |
|||
|
Auto MDI/MDI-X |
Não suportado |
||||
|
MAC |
Sim |
||||
|
Protocolos suportados |
SNMP – ARP – TCP – IP – UDP – DNS – ICMP – NTP |
||||
|
Network Discovery |
Over UDP |
||||
|
Redes roteadas |
Depende da configuração Gateway e DNS Server |
||||
Aplicação

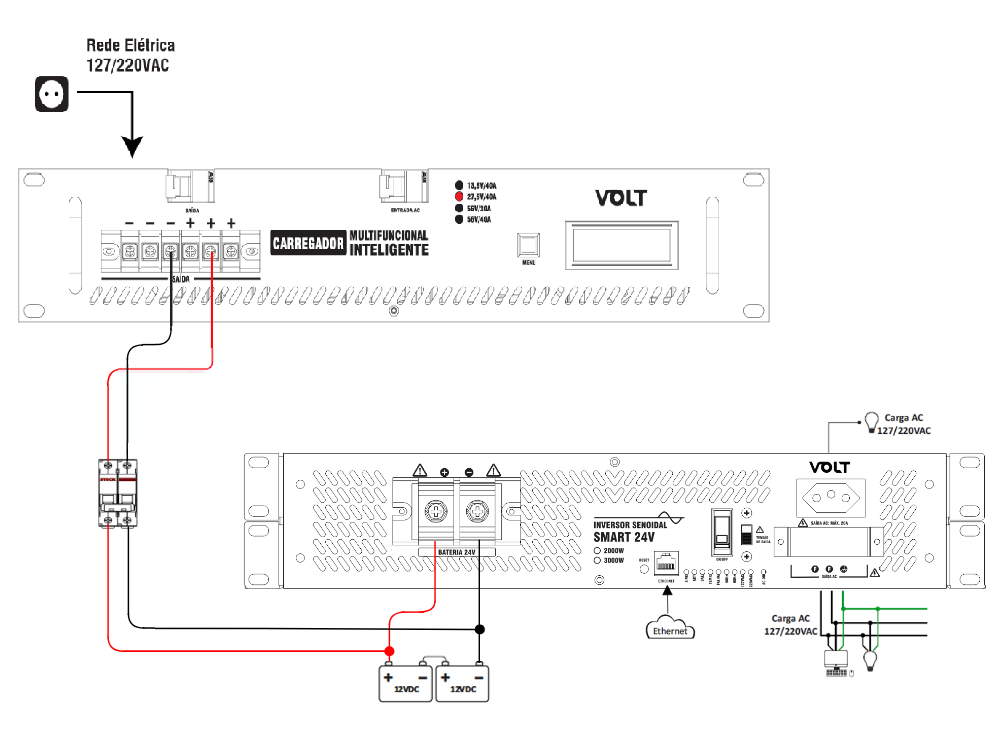

Aplicação em sistema OFF - GRID
