Descrição
DESCRIÇÃO:

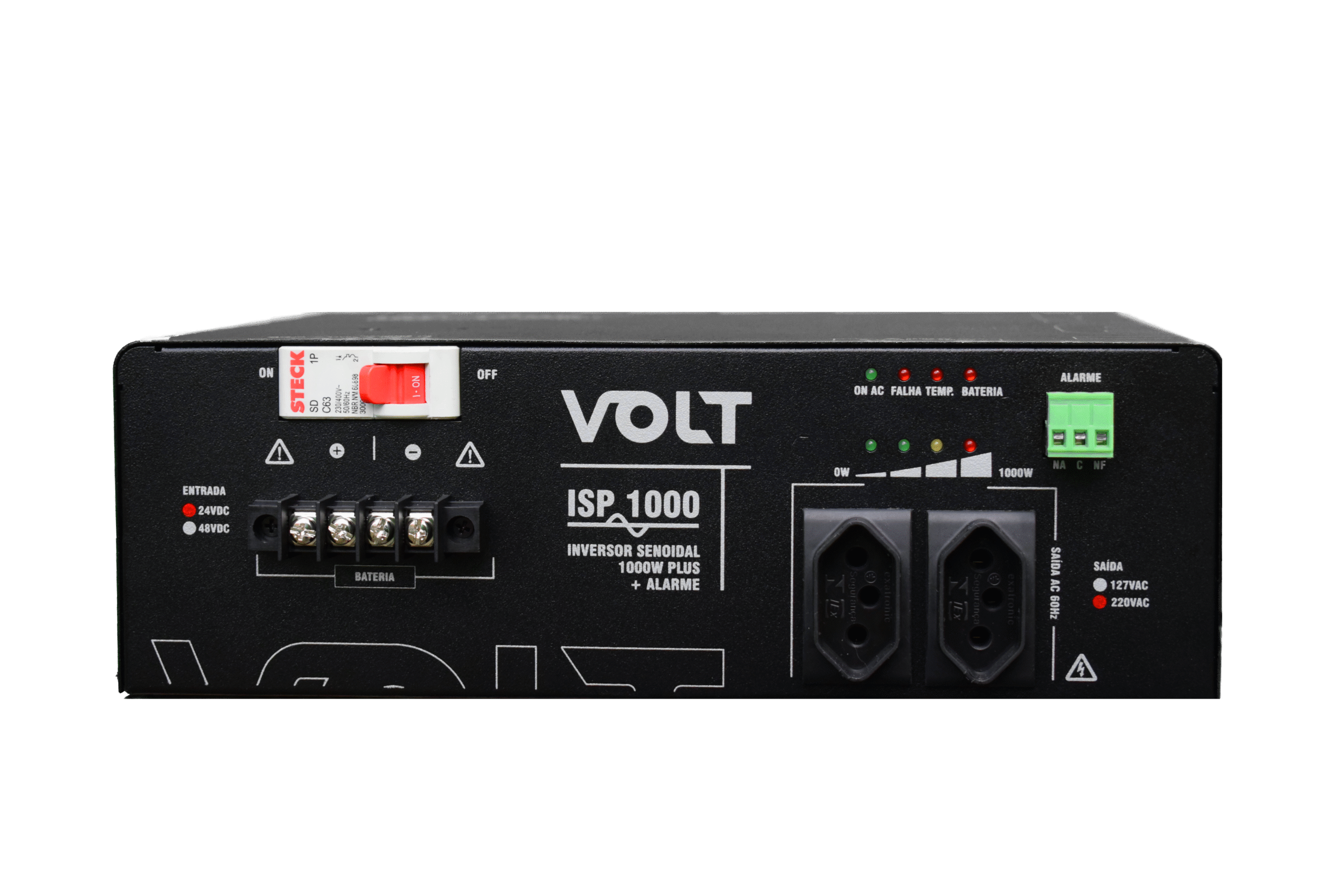

Os Inversores de Onda Senoidal Pura de 1000W são indicados para equipamentos que necessitam de alimentação em tensão alternada 127 / 220VAC, fornecendo em suas saídas um formato de onda senoidal pura, conta com entrada de alimentação em tensão continua de 24VDC.
Sua aplicação é infinita devido as características de sua saída serem idênticas da rede da concessionária de energia podendo ser aplicados em diversos segmentos como, Telecomunicação, Automação, Segurança Eletrônica, Emergência, Motor Home, Food Truck entre outros.
Aplicados com o Carregador Multifuncional Inteligente + Banco de Baterias, os Inversores substituem o uso de Nobreaks AC.
CARACTERÍSTICAS:
• Entrada de alimentação 24VDC (Nominal);

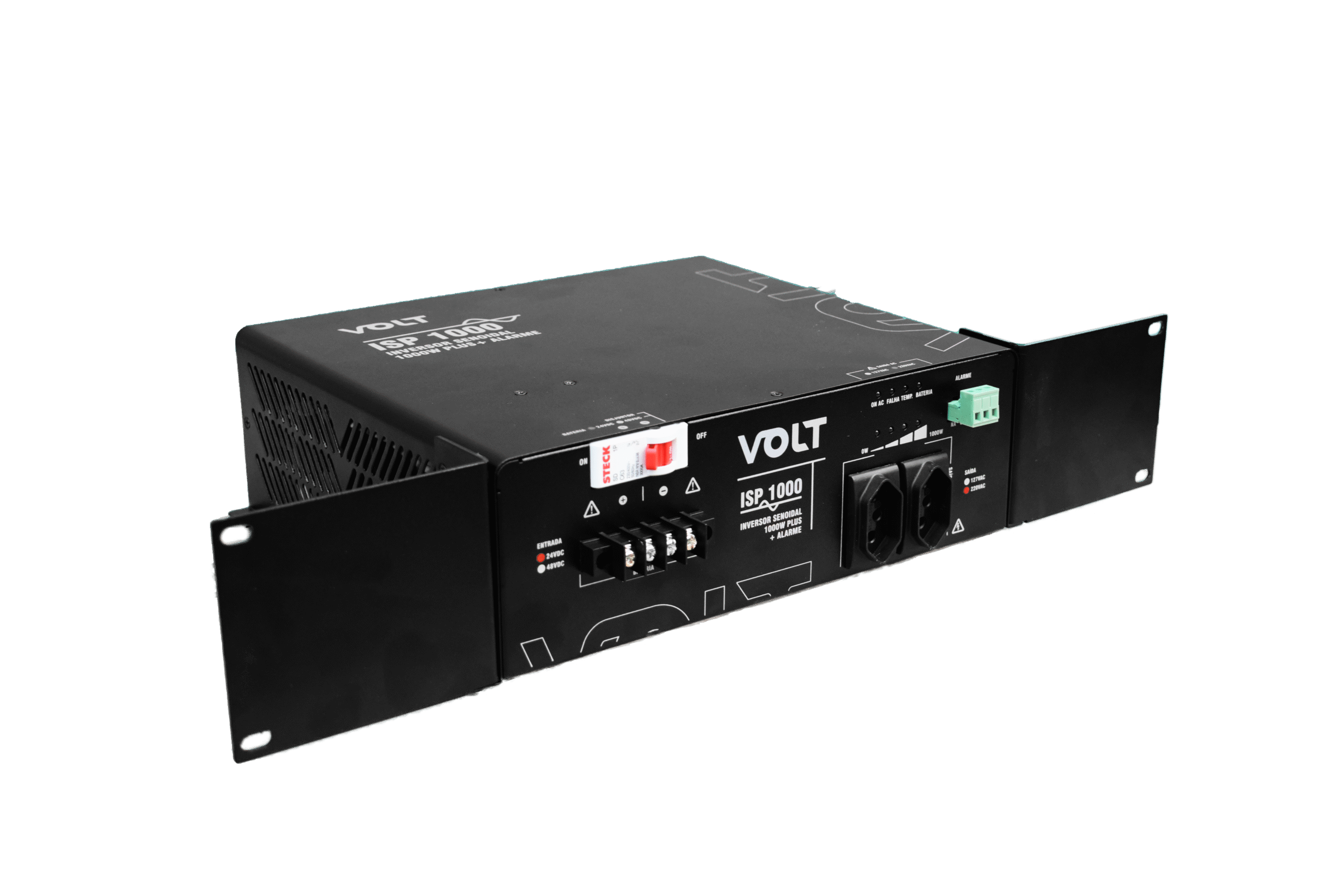

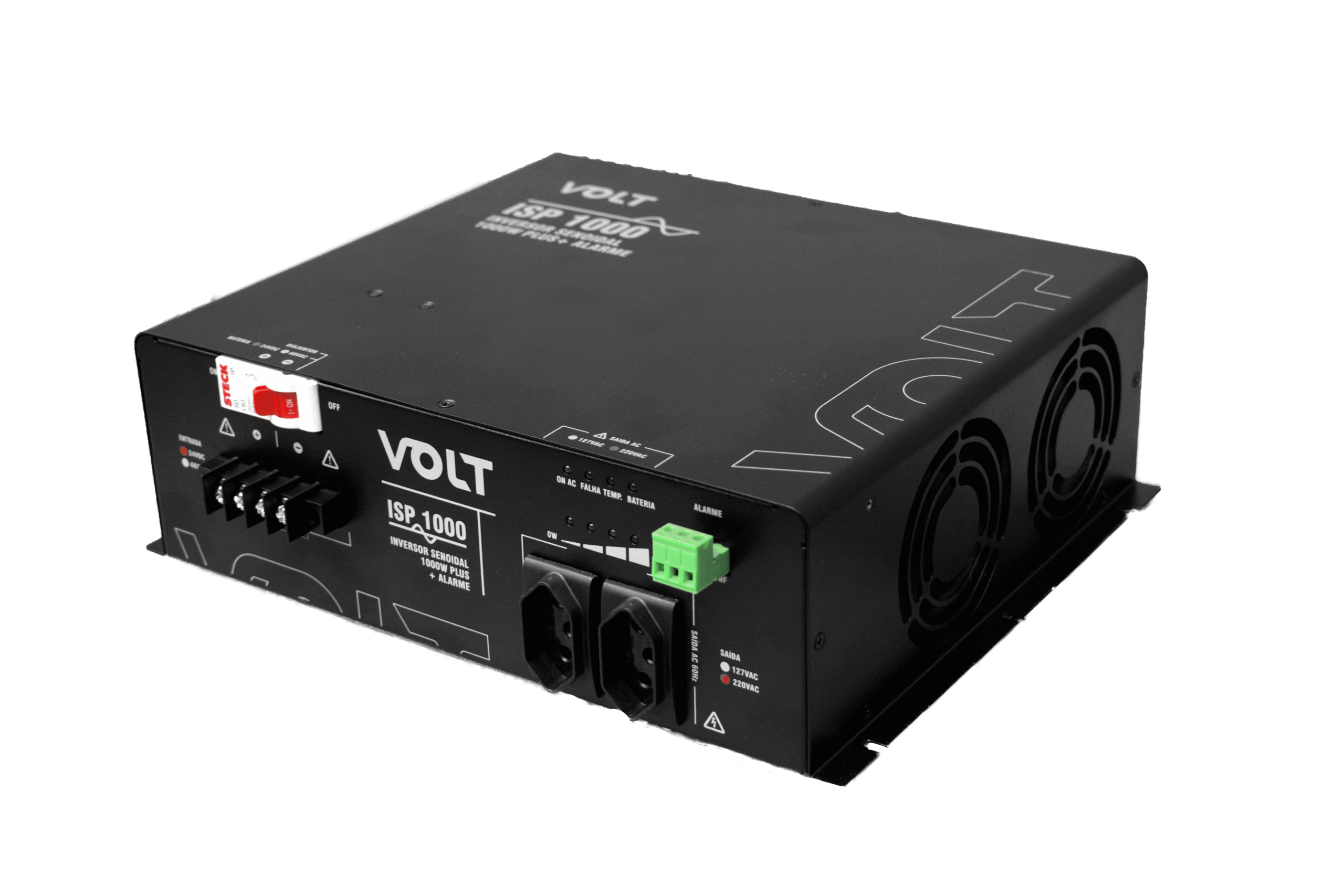

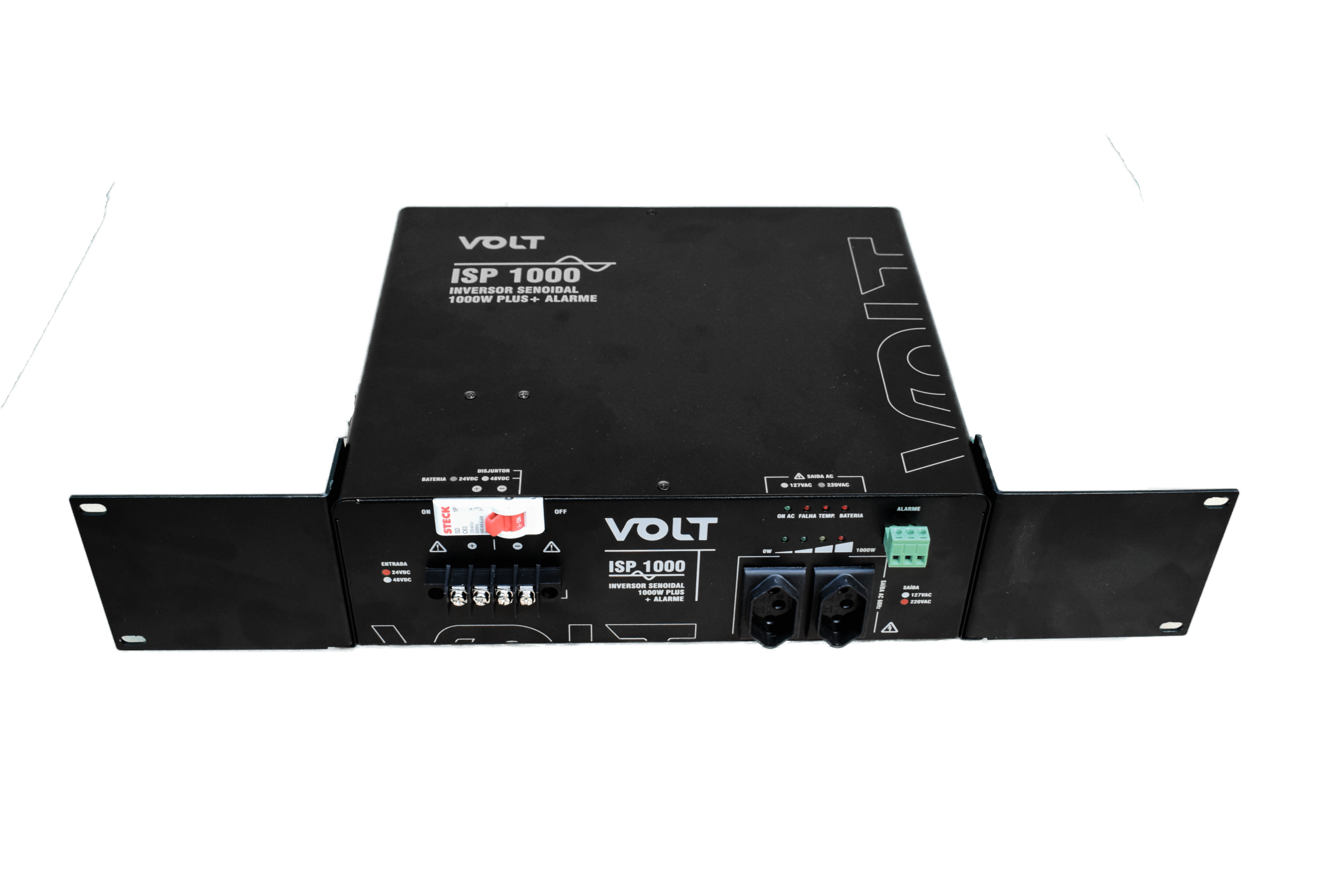

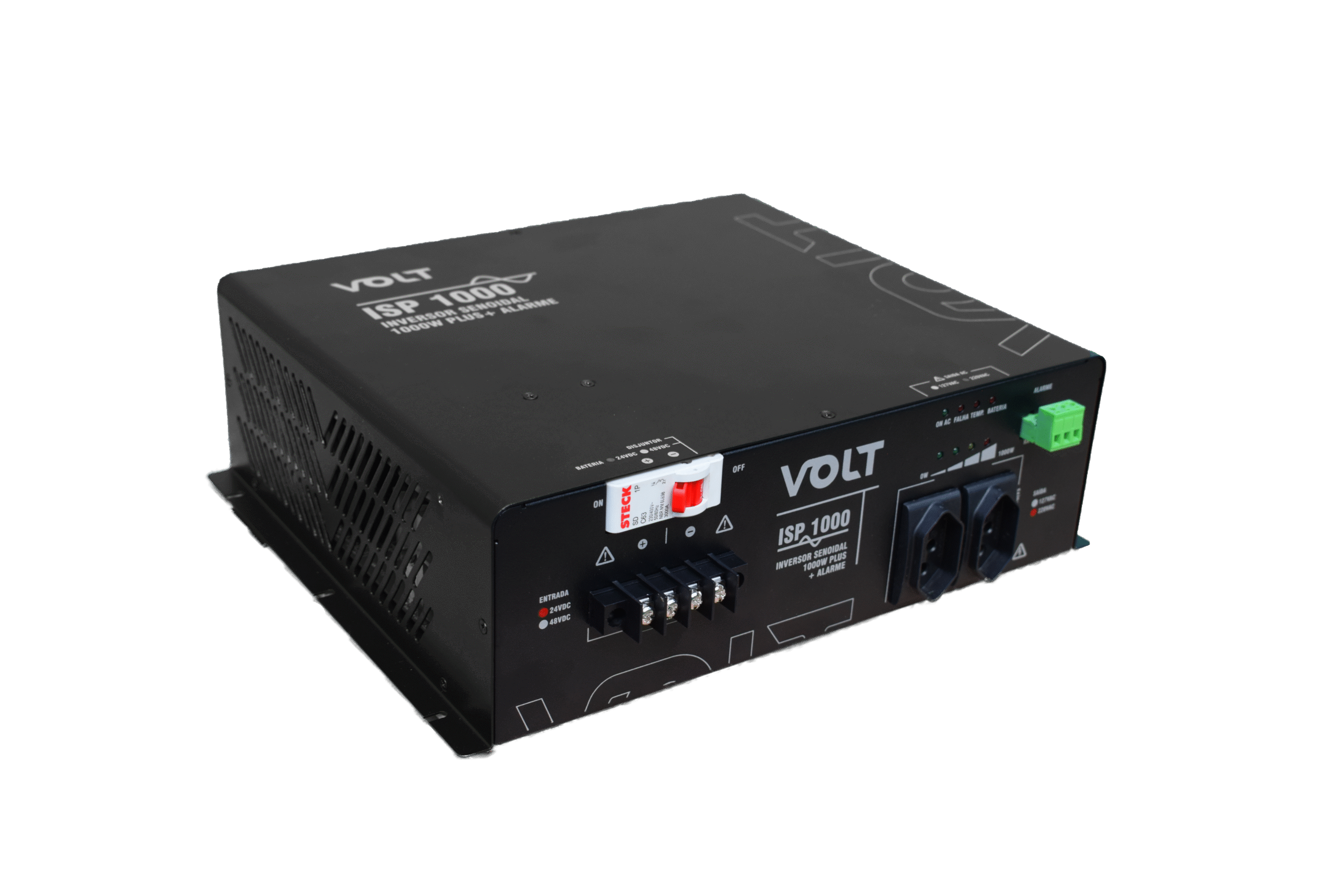

• Disponíveis nos modelos rack 19” e bancada;
• Modelos de saída disponíveis em 127VAC ou 220VAC;
• Potência de saída de 1000W contínua e 1200W de pico;
• Onda Senoidal Pura 60Hz;
• Duas tomadas de saída padrão NBR14136;
• Disjuntor de proteção de entrada já integrado;
• Entrada de alimentação borne 4 vias;
• Alarme detecção falha de tensão de saída (Relé contato seco) corrente máxima 10A;
• Alarme sonoro detecção de falha;
• LEDs indicativos de nível de potência de saída;
• LEDs indicativos de funcionamento e falhas;
• THD < 3%;
• Isolamento galvânico entre entrada e saída > 1500V;
• Opera com variação de tensão de até 15% do valor nominal do banco de baterias;
• Operação em 20% da potência nominal por 1 minuto;
• Ventilação forçada.
• 1 ano de garantia.
APLICAÇÕES
• Sistemas que requerem funcionamento ininterrupto;
• Sistemas de backup de energia;
• Equipamentos de internet e telefonia rural;
• Sistemas de emergência;
• Telecomunicações em geral;
• Eletrificação de casas, sítios e fazendas distantes da rede elétrica;
• Eletrodomésticos;
• Ferramentas elétricas e motores de pequeno porte.
DESCRIÇÃO
Modelos Disponíveis
| Código de Compra | Descrição |
|---|---|
| 37.01.013 | ISP1000 - INVERSOR SENOIDAL PLUS 1000W 24V 127VAC |
| 37.01.014 | ISP1000 - INVERSOR SENOIDAL PLUS 1000W 24V 220VAC |
Informações técnicas
|
Entrada |
Tensão nominal |
24VDC |
|||
|
Faixa de tensão |
21VDC a 32,5VDC |
||||
|
Corrente nominal |
49A |
||||
|
Corrente de pico |
67A |
||||
|
Bitola requerida |
Mínimo 10mm² |
||||
|
Conexão |
Borne 4 vias (2 Positivos – 2 Negativos) |
||||
|
Saída |
Tensão |
127VAC |
220VAC |
||
|
Corrente nominal |
7,9A |
4,5A |
|||
|
Tolerância |
5% |
||||
|
Frequência |
60Hz |
||||
|
Potência nominal |
1000W |
||||
|
Potência de pico (máx. 1min.) |
1200W |
||||
|
Corrente de pico (Máx. 1 min) |
9,4A |
5,4A |
|||
|
Corrente de pico (Máx. 3s) |
10A |
6A |
|||
|
Forma de onda |
Senoidal Pura |
||||
|
Distorção harmônica |
<3% (carga resistiva) |
||||
|
Rendimento |
87% |
||||
|
Conexão |
2 tomadas tripolar padrão ABNT NBR14136 – 10A |
||||
|
Proteções |
Entrada |
Subtensão (21VDC) |
|||
|
Sobretensão (32,5VDC) |
|||||
|
Inversão de polaridade |
|||||
|
Disjuntor |
|||||
|
Saída |
Curto-circuito |
||||
|
Sobrecarga |
|||||
|
Térmica |
Acima de 85°C |
||||
|
Sinalização |
LEDs |
ON |
|||
|
Falha |
|||||
|
Temp. |
|||||
|
Bateria |
|||||
|
Nível de potência de Saída |
|||||
|
Acionamento |
Relé Contato seco (NA – CM – NF) detecção falha de rede |
Capacidade máxima |
10A |
Em 127VAC |
|
|
7A |
Em 220VAC |
||||
|
5A |
12 a 48VDC |
||||
|
Conexão |
Borne 3 vias |
||||
|
Detecção falha AC |
< 90VAC |
||||
|
Rigidez dielétrica |
Entrada-carcaça |
1500V |
|||
|
Saída-carcaça |
|||||
|
Entrada-saída |
|||||
|
Outros |
Dimensões A x L x P [mm] |
Bancada |
88,9 x 295 x 253,4 |
||
|
Rack 19” |
88,9 x 482 x 253,4 |
||||
|
Peso |
4 Kg |
||||
|
MTBF |
60.000h |
||||
|
Temperatura de operação |
0° a 45°C |
||||
|
Ventilação |
Forçada |
||||
|
Umidade relativa |
10% a 95% sem condensação |
||||
Aplicação
Aplicação Off-grid
Na aplicação abaixo temos o Inversor Senoidal 1000W aplicado em um sistema fotovoltaico OFF GRID. Este sistema tem como principal característica de funcionamento, não possuir conexão à rede elétrica podendo ser aplicado em locais remotos onde não possua rede da concessionária de energia disponível como sítios, fazendas, torres de Telecom, motorhome, caminhões e até mesmo aplicação náutica como barcos e lanchas.
