Descrição
DESCRIÇÃO:

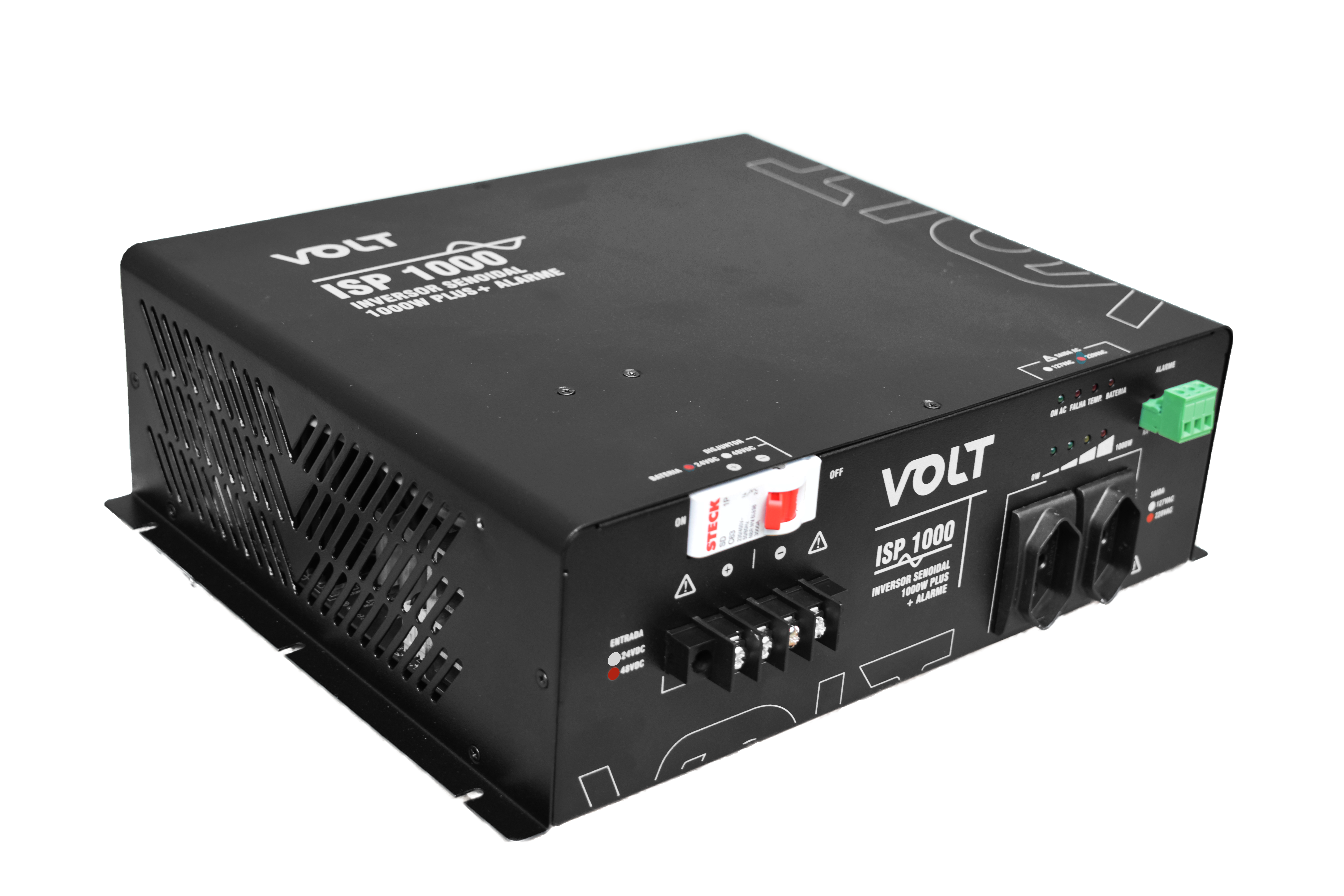

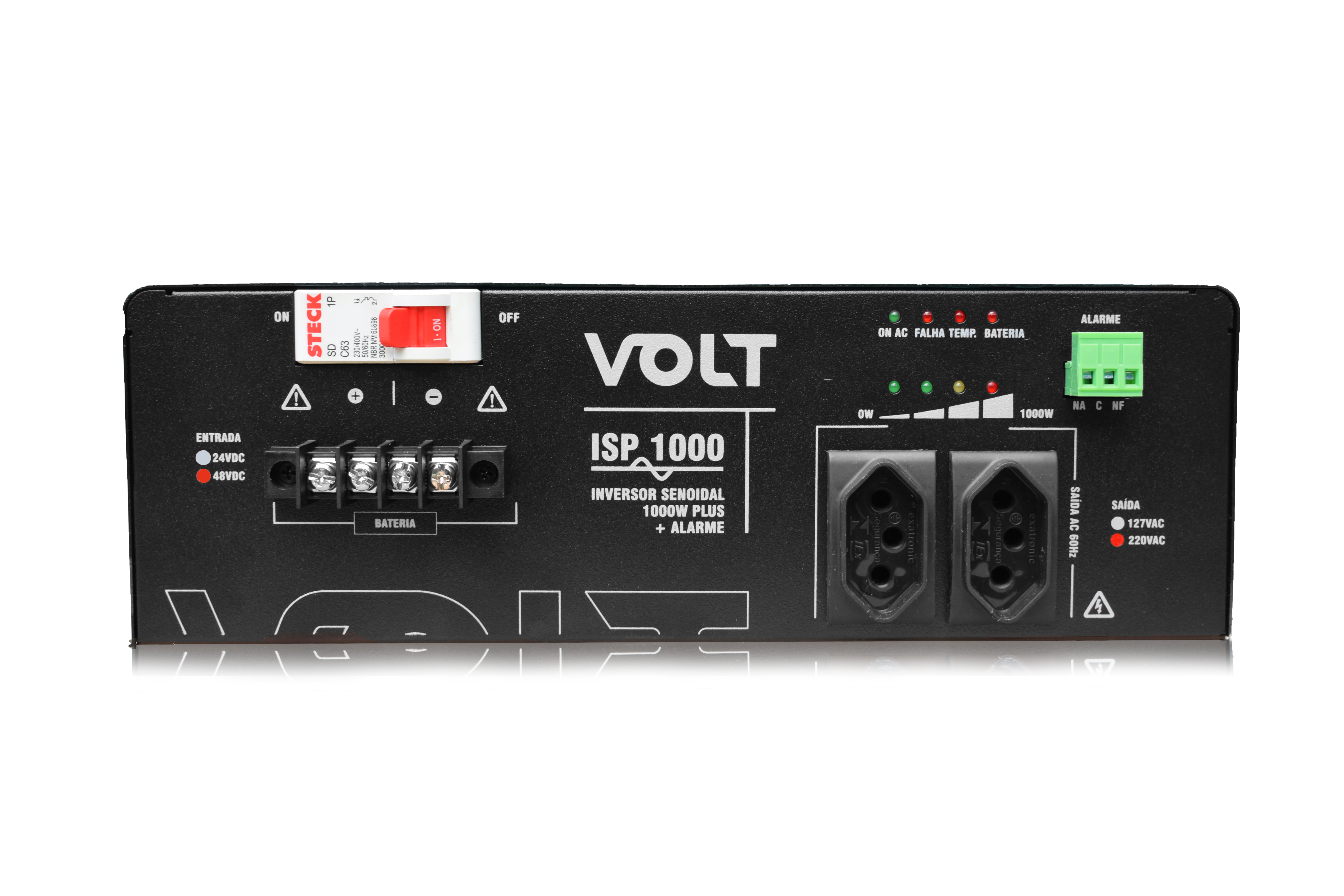

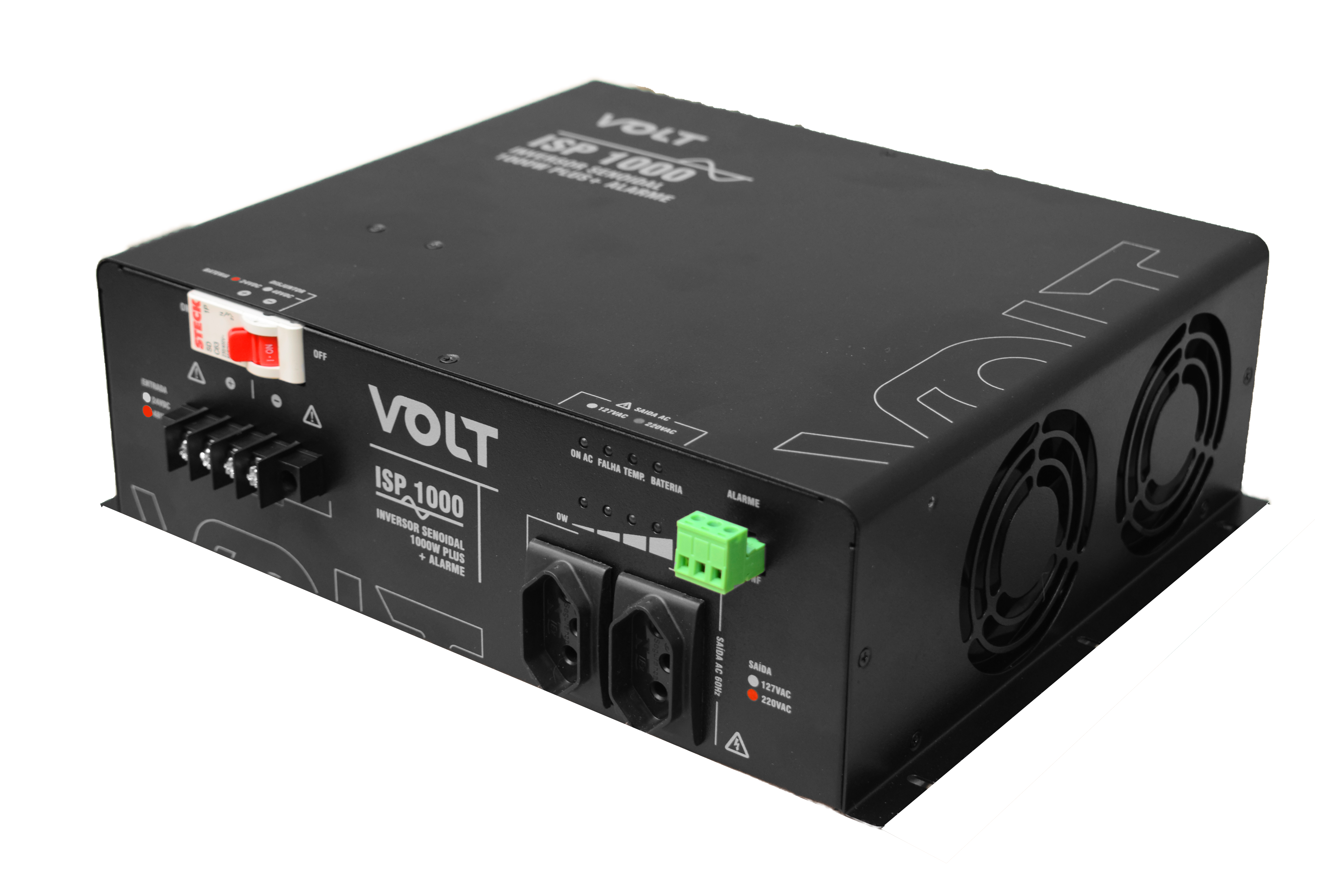

O Inversor Senoidal 1000W – ISP-1000 + Alarme é a escolha perfeita para quem busca transformar tensão contínua (VDC) proveniente de baterias em tensão alternada (VAC) totalmente estabilizada e confiável para seus dispositivos. Com uma potência de 1000W e tecnologia de onda senoidal pura, este inversor assegura um desempenho superior, proporcionando uma alimentação elétrica de alta qualidade para aparelhos sensíveis, como switches, roteadores, servidores, OLTs, eletroeletrônicos, ferramentas de precisão, equipamentos domésticos, entre outros.
Graças à sua onda senoidal pura, o inversor garante uma energia estável e sem distorções, o que é fundamental para o funcionamento adequado de dispositivos que exigem uma alimentação constante e sem variações. Isso torna o modelo ideal para quem utiliza sistemas de Telecomunicações e fotovoltaicos, pois ele maximiza a qualidade da energia gerada e a converte de maneira eficiente, com mínimas perdas.
O Inversor Senoidal 1000W – ISP-1000 + Alarme também oferece uma alta eficiência energética, permitindo um aproveitamento quase total da energia, sem desperdícios. Sua construção compacta facilita a instalação em diversos tipos de ambientes, enquanto sua estrutura robusta assegura uma operação contínua e segura, mesmo em condições mais exigentes.
Além disso, o modelo conta com um sistema de proteção completo contra subtensão das baterias, sobrecarga, curto-circuito, sobretemperatura, garantindo maior segurança para seus equipamentos e prolongando a vida útil do inversor.
Seja para uso residencial, comercial ou em sistemas de energia renováveis, o ISP-1000 é a escolha ideal para quem precisa de um produto confiável, eficiente e de alto desempenho.
Quando combinados com o Carregador Multifuncional Inteligente e Banco de Baterias, os inversores substituem o uso de No-breaks AC.
CARACTERÍSTICAS:

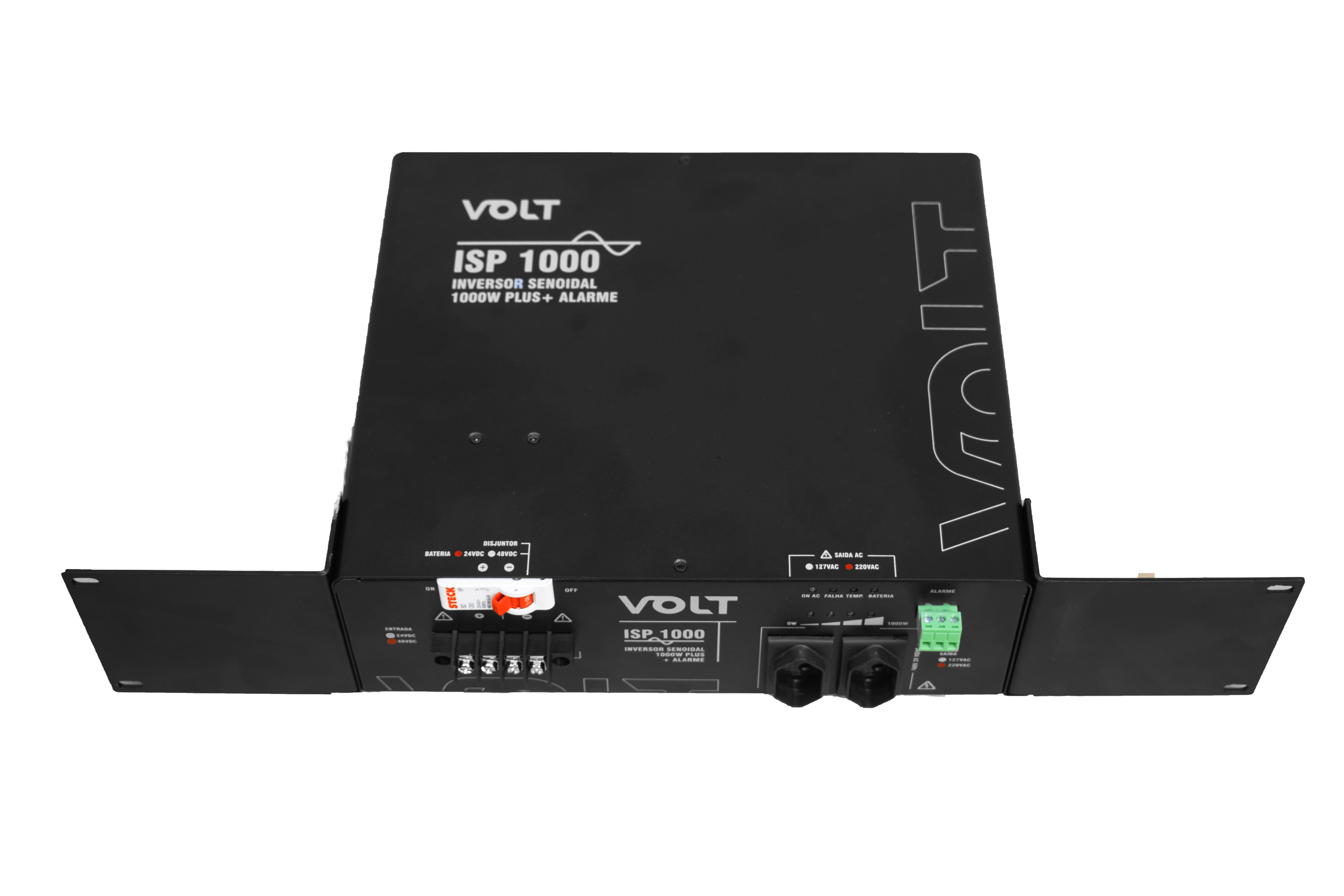

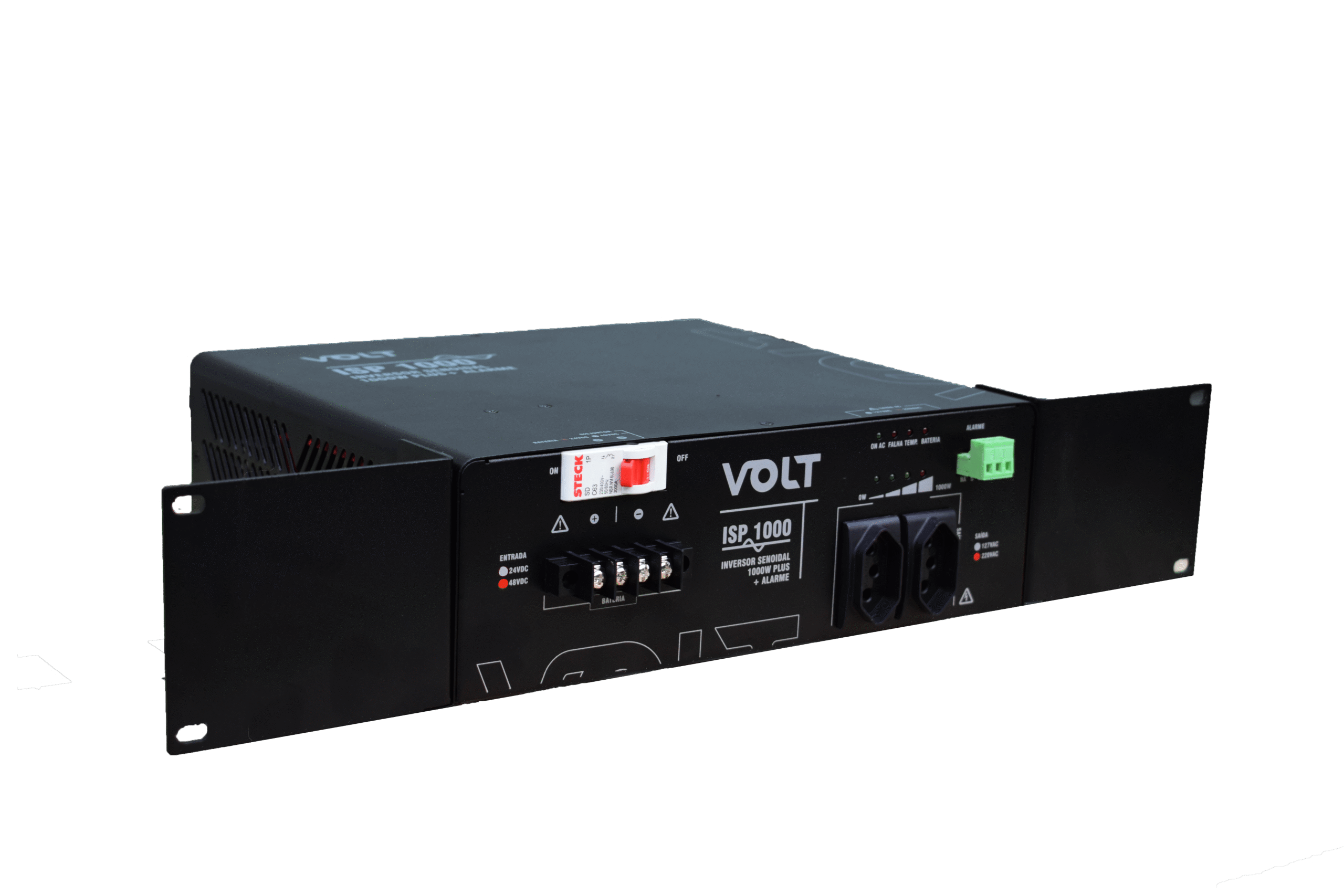

- Disponível nos modelos rack 19” e bancada;
- Entrada de alimentação: 48VDC (nominal);
- Modelo de saída disponível: 127VAC ou 220VAC;
- Potência de saída: 1000W contínua e 1200W de pico;
- Onda senoidal pura: 60 Hz;
- Duas tomadas de saída padrão NBR14136 (10A);
- Disjuntor de proteção de entrada integrado;
- Entrada de alimentação: borne de 4 vias;
- Alarme para detecção de falha de tensão de saída (relé de contato seco, corrente máxima de 10A);
- Alarme sonoro para descarga de bateria;
- LEDs indicativos do nível de potência de saída;
- LEDs indicativos de funcionamento e falhas;
- THD < 3%;
- Isolamento galvânico entre entrada e saída > 1500V;
- Opera com variação de tensão de até 15% do valor nominal do banco de baterias;
- Operação a 20% da potência nominal por até 1 minuto;
- Ventilação forçada.
Modelos Disponíveis
| Código de Compra | Descrição |
|---|---|
| 37.03.034 | ISP1000 - INVERSOR SENOIDAL 1000W PLUS + ALARME 48V 127VAC |
| 37.03.035 | ISP1000 - INVERSOR SENOIDAL 1000W PLUS + ALARME 48V 220VAC |
Informações técnicas
| Entrada | Tensão nominal | 48VDC | |
| Faixa de tensão | 42VDC a 65VDC | ||
| Corrente nominal | 24A | ||
| Corrente de pico | 29A | ||
| Conexão | Borne 4 vias – 2 vias positivo | 2 vias negativo | ||
| Bitola requerida | Mínimo 6mm² | ||
| Saída |
Tensão | 127VAC | 220VAC |
| Corrente nominal | 7,9A | 4,5A | |
| Tolerância | 5% | ||
| Frequência | 60Hz | ||
| Potência nominal | 1000W | ||
| Potência de pico (Máx. 1min) | 1200W | ||
| Corrente de pico (Máx. 1min) | 9,4A | 5,4A | |
| Corrente de pico (Máx. 3s.) | 10A | 6A | |
| Forma de onda | Senoidal Pura | ||
| Distorção harmônica | <3% (Carga Resistiva) | ||
| Rendimento | 87% | ||
| Conexão | 2 tomadas tripolar padrão ABNT NBR 14136 10A | ||
| Proteções |
Entrada | Subtensão (42VDC) | |
| Sobretensão até 65VDC | |||
| Inversão de polaridade | |||
| Disjuntor | |||
| Saída | Sobrecarga | ||
| Sobretensão | subtensão | |||
| Térmica | Acima de 85°C | ||
| Bateria | Corte por Subtensão 42VDC | ||
| Sinalização | LEDs | ON | |
| Falha | |||
| Temp. | |||
| Bateria | |||
| Nível de potência da saída | |||
| Rigidez dielétrica |
Entrada – carcaça | 1500V | |
| Saída – carcaça | |||
| Entrada – saída | |||
| Outros |
Dimensões A x L x P [mm] | Bancada | 88,9 x 295 x 253,4 |
| Rack | 88,9 x 482 x 253,4 | ||
| Peso | 4Kg | ||
| MFTB | >60.000 horas (Estimado) | ||
| Temperatura de operação | 0 a +45°C | ||
| Ventilação | Forçada | ||
| Umidades relativa | 10% a 95% sem condensação | ||
Aplicação
Aplicação OFF-GRID
Na aplicação abaixo temos o Inversor Senoidal 1000W aplicado em um sistema fotovoltaico OFF GRID. Este sistema tem como principal característica de funcionamento, não possuir conexão à rede elétrica podendo ser aplicado em locais remotos onde não possua rede da concessionária de energia disponível como sítios, fazendas, torres de Telecom, motorhome, caminhões e até mesmo aplicação náutica como barcos e lanchas.
Aplicação Telecom
Aplicado juntamente com o Carregador Multifuncional Inteligente – 56V/40A + Banco de Baterias, os Inversores Senoidal substituem o uso de Nobreak AC. Esta aplicação é indicada para o seguimento de Telecom para alimentação de Sites e Datacenters, garantindo maior proteção para os equipamentos e mais autonomia.
